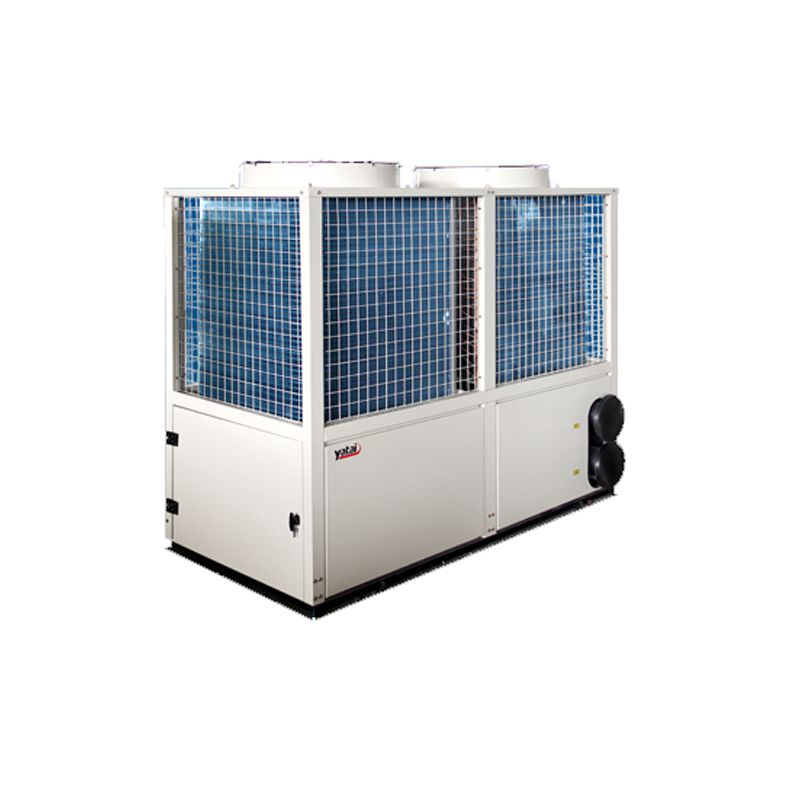

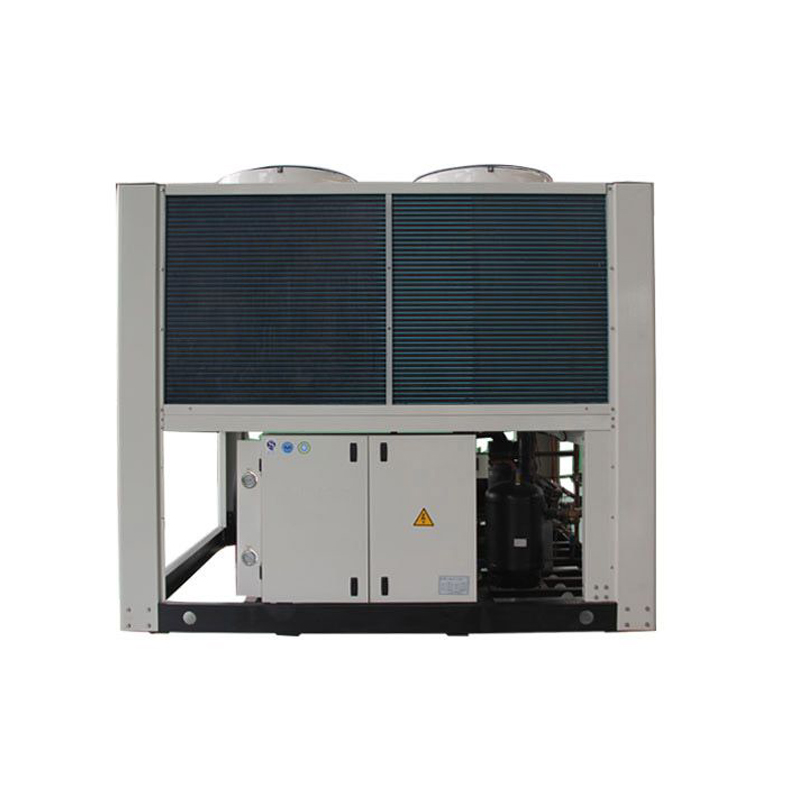

LSQWRF-M，模塊式風冷冷（熱）水機組，是以空氣為冷（熱）源，以水為供冷（熱）介質，作為冷熱源兼用型的一體化中央空調設備，可滿足全年空調和采暖的需要。

機組安裝于屋頂、地面、裙樓平臺等露天場所，可以省去鍋爐房，無需專用機房，可減少土建工程的投資；同時模塊式風冷冷（熱）水機組不需要冷卻塔、冷卻水泵和冷卻水系統，節約了冷卻水系統投資和運行費用。

運行過程全部采用微電腦控制，機組安裝方便，管理、維修簡單。廣泛應用于賓館、商場、辦公樓、展覽館、機場、體育館等公共設施的舒適型中央空調系統，并能滿足電子、制藥、生物、輕紡、化工、冶金、制藥、電力、機械等行業的工藝性空調系統的不同使用要求。

型號命名規格

LS  QW  R  F  xx  M  X  X  X  X   X ---X   X   X   X

1    2   3  4   5  6   7  8  9  10  11  12  13  14  15

1、冷水機組

2、全封閉渦旋壓縮機

3、“R”為熱泵，單冷不予表示

4、風冷

5、名義制冷量

6、模塊式—M，整體式—Z

7、換熱器形式，套管式—不表示、板換式—H、殼管式——G

8、制冷工質、R22—不表示、R407C—C、R410A—A、R134A—B、R290—D

9、風機出風方式，頂出風—不表示，側出風—L，壓入式—Y

10、不帶熱回收—不表示，部分熱回收—RH，四合一多功能—QH，六合一多功能—SH

11、電源，220v/1PH/50Hz—1、240V/1PH/50Hz—2、230V/1PH/60Hz—3、230V/3PH/60Hz—4、380V/3PH/50Hz—5（不表示）、415V/3PH/50Hz—6、460V/3PH/60Hz—7

12、壓縮機數量

13、U形翅換—U、V形翅換—V、倒M形翅換—M

產品分類

LSQWRF xx M標準機組，適用于一般場合，可以輸出空調冷水或熱水

LSQWRF xx MRH部分熱回收機組，適用于既有空調需求，又有少量熱水需求的場合，可以輸出空調冷水或者熱水，同時提供少量生活熱水。

LSQWRF xx MQH四合一多功能模塊機組，LSQWRF60M-2V，LSQWRF60MRH配套使用，單機使用有限制。適用于既有空調需求，又有大量熱水需求的場合，工作模式有制冷、制熱、制冷＋大量熱水、大量熱水。可以輸出空調冷水或者熱水，并能提供大量生活熱水。

LSQWRF xx MSH六合一多功能模塊機組，適用于基友空調需求，又有大量熱水需求的場合，可以單機使用。工作模式有制冷、制熱、制冷＋少量熱水、制冷＋大量熱水、制熱＋少量熱水、大量熱水。可以輸出空調冷水或熱水，并能提供少量生活熱水或大量生活熱水。

LSQWRF xx MA新工質R410A機組，適用于對能效比和工質有要求的場合，可以輸出空調冷水或熱水。

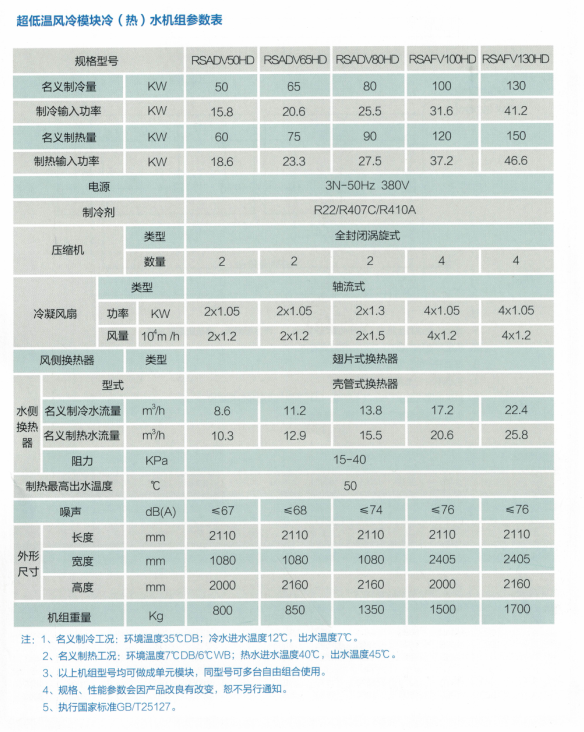

LSQWRFxxM-2VP低溫強熱型風冷熱泵機組，具有標準風冷熱泵機組的功能，可以輸出空調冷水或熱水。獨特優勢：采用想愛你金的噴氣增焓技術，顯著提高傳統風冷熱泵產品的冬季供熱能力，能夠適應環境溫度不低于-20℃的氣候條件，適用于華北、西北等寒冷地區。

風冷模塊機組特點

1、形式多樣，應用范圍廣，既有標準機組，又有熱回收機組，新工質R410A機組，壓入式低溫機組，可滿足不同場合的需求。

2、模塊化設計，在組合式具有高度的靈活性，有利于能量的調控及擴容方便。運輸、安裝、調試及維護操作簡單。

3、節省空間，機組結構緊湊，占地面積小，重量輕。可直接安裝于屋頂或室外空間，無需專用機房，可節省建筑空間。

4、外形精巧、美觀，機組殼體均采用優質不銹鋼板材料或冷軋鋼板噴涂，顏色潔凈、美觀、防腐防銹能力強。機組結構結合實際工程需要設計，簡捷、實用、美觀大方。

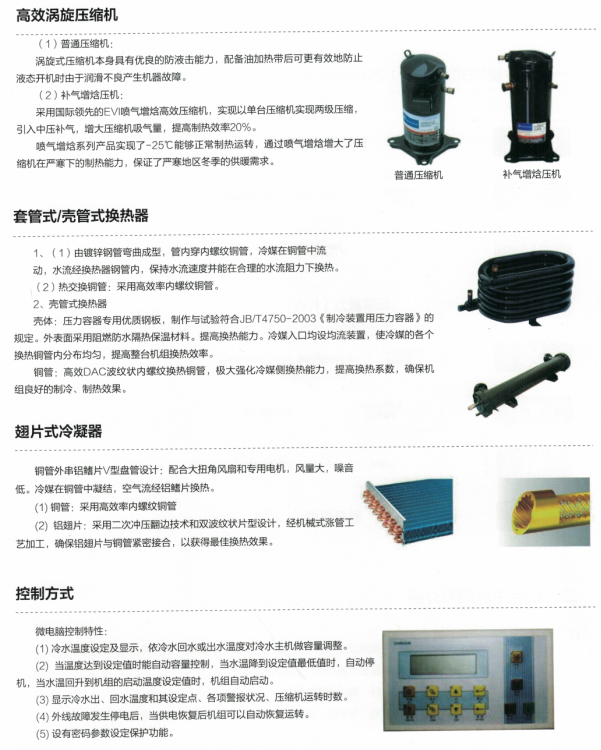

5、工作可靠，性能穩定，機組的壓縮機、風機、制冷系統配件、電腦及電控原件均采用國際名牌配置，性能可靠。產品率先通過國家強制性CRAA認證、中國質量安全認證。每臺機組出廠前均通過國家級性能檢測中心的嚴格測試檢驗。

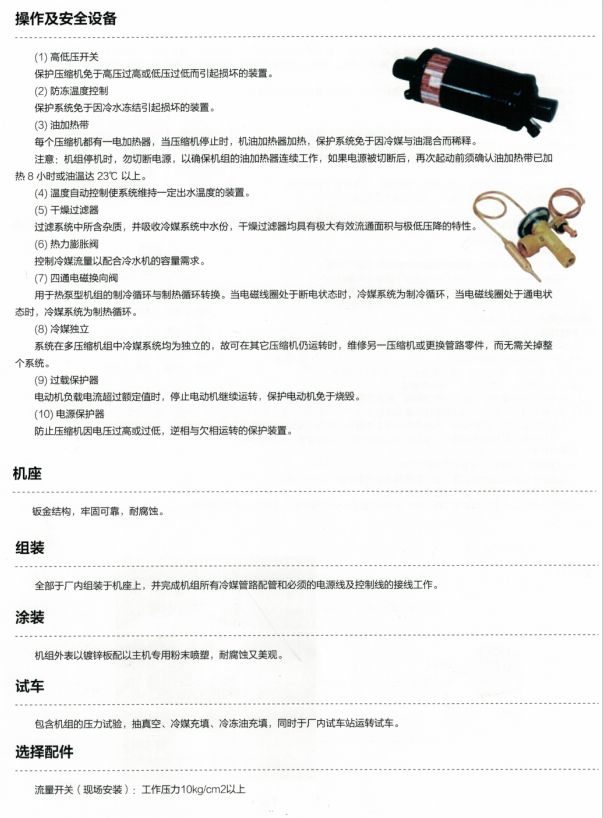

6、保護齊全，機組均設有溫度保護開關，過載繼電器，高低壓安全開關，欠相逆相、防凍開關及延時啟動等保護裝置，確保主機安全，可靠運行。

7、全自動智能控制，采用先進的微電控制，全中文顯示，操作界面簡單，友好。自動化程度高，功能齊全，能實現機組啟停程序管理，定時控制，水泵管理，智能除霜，智能防凍，全功能故障報警及故障自我診斷等功能。配備RS485/RS232通訊接口，方便用戶實現機組的集中監控和遠程監控。

8、用戶使用維護方便，機組出廠已完成制冷劑充注，所有保護參數均已設定，并按照國家標準完成檢測和調試，現場安裝只需接通電源及供水管路即可，使用只需操作電腦控制器。機組的壓縮機，制冷配件及電控系統均置于機組下部，且與風系統隔離，為用戶提供了良好的操作維護環境。

風冷模塊機組安裝注意事項

1、電氣配線時應當注意以下事項：

1）機組的配線只是指機組的供電電源線和通訊控制線。機組自己帶的電氣箱內的控制配線已經在出廠前接好，用戶千萬不要改動。

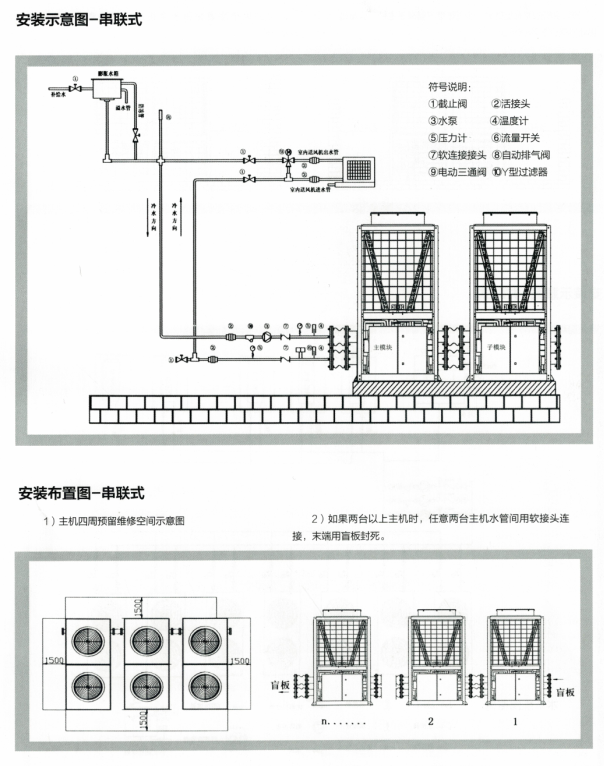

2、水系統及水管配接注意事項：

供水系統在設計和施工時必須注意以下事項：

1）供水系統必須選配流量和揚程合適的水泵，以確保機組實際供水量與機組要求水量相差不超過10%。

2）機組的進出水管路前必須加裝水過濾器，并選擇40目以上的過濾網。

3）回水管上必須加裝可膨脹時水箱，以適應供水系統因氣溫變化而造成的水量變動。

4）機組出水管上必須加裝水流開關(靶式流量計)，以避免水流量不足對機組造成損壞。

5）排氣閥門必須設在水系統的最高點。

6）在多臺機組并聯時需設分水器，集水器及水壓平衡閥。水系統最低點安裝合適的排水塞或閥門。

多功能模塊機組的附加注意事項：

1）機組使用時，空調水不允許放掉。

2）環境溫度10℃以下，不允許使用手動的單獨熱回收模式。

3）熱水泵和空調泵均可采用兩個水泵，其中一臺為備用泵，熱水泵與空調水泵不允許單獨控制，必須接至控制器接口，與機組聯動。空調水系統和熱水系統必須增加水流開關，保證水泵正常運行，水流開關必須與機組聯動。

4）要求緊靠水箱熱水系統出水口設一水溫測試口，熱水溫度探頭機組配帶。

5）推薦多功能模塊機組與普通模塊組合使用，但必須用全熱回收機組作為主模塊。

6）熱水箱排污管、溢流管，熱泵機組冷凝水排放管要求接至安全排水溝。熱水系統不睡直接接水箱，通過水箱球閥自動控制，不與機組聯動。

7）用戶供水管上需要一個增壓循環泵，保證用戶隨時使用到熱水。
